El Transporte Ferroviario:
Fundamentos y algunas caracterÍsticas mÁs sobresalientes
Dra. Aranzazu de Caballero1
Dr. Rony Caballero George
Dr. Humberto Álvarez1
Dr. José Javier Laguardia Cupertino
Dra. Delva Batista Mendieta1
Dr. Darío Solís1
Dr. Juan de Dios Sanz Bobi2
Dr. Ramón Galán López2
Ing. Juan Andrés Brunei Vásquez2
Est. Krisly Guerra Guerra1
Est. Joel Flores Pino1
Universidad Tecnológica de Panamá1
Universidad Politécnica de Madrid2
Resumen-El presente artículo de divulgación tecnológica/científica tiene como propósito presentar, brevemente, algunos fundamentos y características más sobresalientes del transporte ferroviario. Adicionalmente, se presenta un resumen de los aspectos del proyecto de investigación Metodologías e índices de desempeño para sistemas de transporte ferroviarios financiado por la Secretaria Nacional de Ciencia, Tecnología e Innovación del Gobierno de la República de Panamá.
Palabras clave: metro, monorraíl, transporte ferroviario, tren, tren de cercanías, tren ligero.
1. Introducción - Situación Actual
La estructura de la ciudad de Panamá corresponde, actualmente, a un área metropolitana madura [1], ya que responde a un esquema policéntrico, con un núcleo central de gran atracción de viajes (Casco antiguo, Área Bancaria) y una órbita de macrozonas dormitorios (Panamá Oeste, Este y Norte) de alta densidad con una súper especialización de los usos de suelos. Atendiendo a esto, su movilidad urbana podría caracterizarse de la siguiente manera:
Fuerte radialidad de los desplazamientos. Esta situación se agrava en el área metropolitana de Panamá porque los desplazamientos diarios tienen un componente de desplazamiento longitudinal de dirección (Este-Centro), que se suma a los desplazamientos (Norte-Centrosur) y los desplazamientos provenientes del área de Panamá Oeste hacia centro de la Ciudad.
Concentración de orígenes destinos. La concentración de los viajes se encuentra vinculada a las macrozonas receptoras de viajes (Casco Antiguo, Centro Bancario) y las macrozonas conformadas por San Miguelito, Tocumen y Panamá Oeste, todas ellas generadoras de viajes.
Concentración temporal de los desplazamientos. En el caso de la ciudad de Panamá, dicha concentración temporal se encuentra en función de las horas picos matutinas (6:00 a.m. a 8:00 a.m.) y las horas pico vespertinas (6:00 p.m. a 8:00 p.m.).
Una elevada, pero decreciente participación de los modos de transporte público.
Según el estudio del Banco Mundial [6] se realizan 1,715,122 viajes diarios distribuidos en varios modos de transporte, donde el 50.3% corresponde a 874,164 viajes diarios en modo autobús.
Una baja movilidad relativa personal [2]. En este sentido, al comparar la ciudad de Panamá con otras ciudades latinoamericanas, se observa que su promedio de la cantidad de viajes (1.34) es menor que el que tienen ciudades como Santiago de Chile (1.73), Lima (2,1) o Sao Paulo (1.88).
Adicionalmente, resulta importante destacar que la encuesta ENVI (Encuestas Nacionales de Niveles de Vida) muestra que la mayoría de los viajes realizados en el área metropolitana de la ciudad de Panamá están orientados al trabajo (35.4%) y los estudios (39.3%), más no a razones privadas (25.3%), a diferencia de otras capitales latinoamericanas y, de ese 25.3% un alto porcentaje del 9% corresponde a motivos de viajes por compras. En consecuencia, se evidencia que la mayoría de la población de la ciudad de Panamá sólo realiza viajes obligados debido al bajo nivel de movilidad [2].

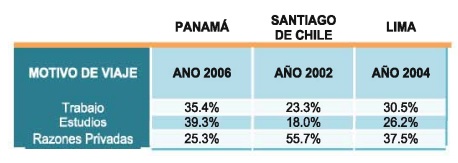

Tabla 1. Distribución de motivos de viajes [2].
De acuerdo al estudio de Movilidad Urbana del Banco Mundial [2], los altos tiempos promedios de viaje en el Área Metropolitana de Panamá (AMP) reflejan la problemática de la reducida funcionalidad de la ciudad. Los tiempos promedio de viaje dentro de diferentes puntos, de la AMP son de 57 minutos a 66,5 minutos en transporte público y, 50,6 minutos en automóvil particular. El estudio ESTPUM del año 2000, por otro lado [3], arrojó los siguientes datos:
El tiempo promedio de recorrido en el autobús es de 44 minutos para la muestra entrevistada
El tiempo total promedio del desplazamiento desde su punto de origen a su punto de destino de la muestra entrevistada es de 76 minutos.
La percepción del tiempo de recorrido, por parte de los usuarios, arrojó que dos tercios de la muestra obtenida mediante la aplicación de una Encuesta de Preferencias Declaradas (EPD), consideraban que el tiempo de recorrido era muy lento o lento. Allí se evidenciaba una visión negativa de las condiciones de desplazamiento en la ciudad de Panamá por parte del usuario del transporte público colectivo, quien ya no estaba satisfecho con sus tiempos de recorrido.
En ambos estudios se muestra que existe una problemática en el sistema de transporte de la Ciudad de Panamá. Se percibe que los tiempos dedicados a movilizarse entre puntos del AMP son relativamente largos pese al tamaño de la Ciudad.
El problema de transporte descrito anteriormente, exige estudiar las diversas alternativas de sistemas de transpote público disponibles actualmente, para determinar cuál de ellas contribuye a mejorar la calidad de vida de los ciudadanos, y como resultado de esto, la economía nacional.
En los siguientes puntos, se abordan temas como las clasificaciones de los sistemas de transportes y se detallan sus principales características en forma de esquemas y tablas, las cuales permiten la comparación entre tecnologías.
Tabla 2. Clasificación del sistema de transporte según la capacidad del sistema [5].

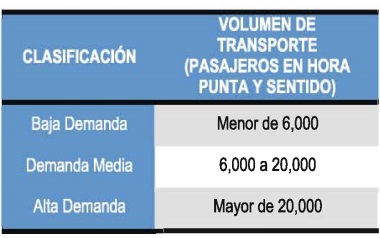

Tabla 3. Clasificación del sistema de transporte según el volumen de viajeros [5].

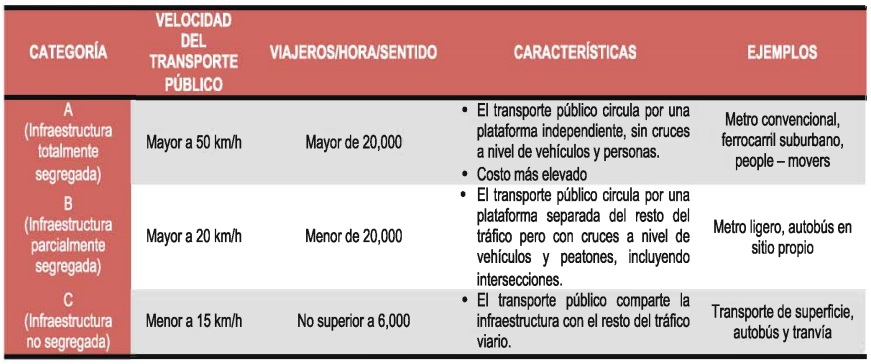

Tabla 4. Clasificación del sistema de transporte según grado de exclusividad de la infraestructura ferroviaria [5].
Cuando el transporte público comporte la infraestructura vial con el tráfico general, (Categoría C), la calidad de la oferta de transporte ofrecida en hora punta es muy baja, sobrepasando la velocidad rara vez de los 15 Km/h en medios urbanos. Con una infraestructura parcialmente segregada, categoría B, el transporte público ya puede alcanzar velocidades un poco superiores al vehículo privado y empieza a ser atractivo con respecto a éste. La infraestructura totalmente segregada, Categoría A, permite ofrecer una excelente calidad de servicio ya que el operado puede organizar de forma independiente su programa de operación y no sufre la incidencias con otros modos de transporte.
2.Clasificación de los Sistemas de Transporte

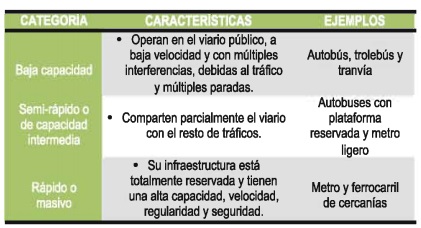

Entre los parámetros para clasificar los sistemas de transporte en el ámbito urbano y metropolitano, tenemos el tipo de oferta propuesto. En base a este criterio, se presentan tres de las posibles clasificaciones establecidas por Vukan Vuchic [4]: según el volumen de viajeros, según la capacidad del sistema y según el grado de exclusividad de la infraestructura; todas éstas aparecen resumidas en las Tablas 2, 3 y 4, respectivamente.
3.Esquemas Generales de Relación de Capacidades y Velocidades Comerciales Ferroviarias
Las características típicas del transporte público en el área metropolitana, así como el volumen de pasajeros, hacen viable el uso del tren metropolitano enla Ciudad de Panamá. Acontinuación se presentan las figuras 1 y 2 que muestran las relaciones de velocidades comerciales y capacidades de transporte, en base ala distancia inter-estación. Éstas permiten comparar eldesempeño de diversos modos de transporte masivo [1], [4], [5], [6], [7] y [8] en donde se vislumbran dos ciaras fronteras en los limites inferior y superior. el autobús y el tren de cercanías. Entre ellos, también aparecen otros sistemas de transporte terrestre ferroviario, los cuales comparten algunos rangos de valores desus parámetros de desempeño con sus correspondientes vecinos. En la Figura 1, se puede observar el caso del metro pesado convencional.

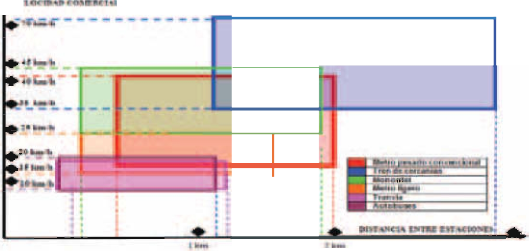

Figura 1. Esquema general de velocidades en los modos de transporte ferroviario. Elaboración conjunta. UTP- CITEF
Este sistema de transporte presenta velocidades comerciales entre 25 km/h y 40 km/h, en una distancia ínter-estación de 500 m a 2,000 m. En la figura 2, para este mismo sistema, la capacidad de pasajeros/hora/sentido está entre 20,000 a 80,000, considerando la misma distancia entre estaciones.
En el caso de la ciudad capital, ésta presenta altos niveles de congestión vehicular a lo largo de los corredores principales tanto longitudinales como transversales, debido a que las velocidades vehiculares medias en la hora pico de la mañana son de 18 km/h y, en hora pico de la tarde, de 16 km/h [2]. Esto evidencia que el AMP de la Ciudad de Panamá impera prácticamente un sistema de transporte categoría C de muy baja calidad. Para lograr el nivel de desempeño de un sistema de transporte categoría A, se requiere el uso de tecnologías de transporte ferroviario ya que las mismas no solamente permiten eltransporte masivo depasajeros, sino también a altas velocidades yen infraestructura dedicada.

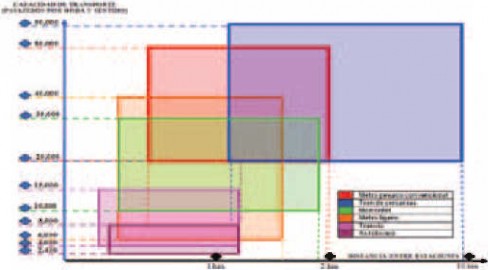

Figura 2. Esquema general de capacidades enlos modos de transporte ferroviario. Elaboración conjunta. UTP - CITE
4. Aspectos Ferroviarios

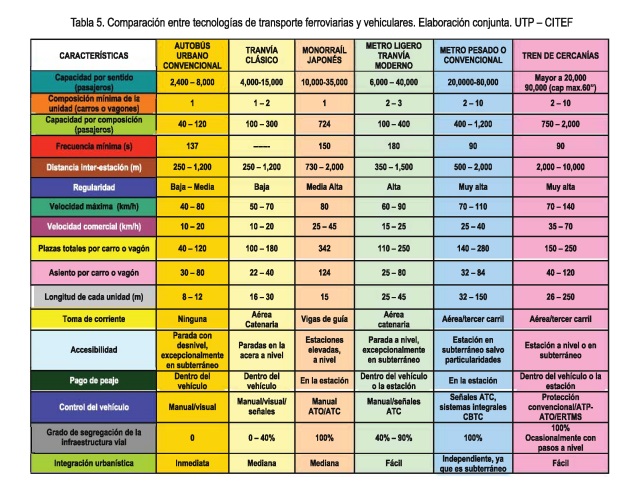

En la Tabla 5 se presenta una comparación entre tecnologías de transporte ferroviarias y vehiculares. Cabe señalar que los valores presentados en dicha tabla son sólo de carácter orientativo.
Existen diversas tecnologías, cada una con diferentes alcances en términos de capacidad, velocidad, modo de operación, entre otros. Las especificaciones de sendas tecnologías permitirán determinar cuál de éstas es la más adecuada para satisfacer los requerimientos del sistema de transporte de una ciudad.
Como se puede observar en la Tabla 5, el metro convencional y el tren de cercanías ofrecen las mejores prestaciones, en cuanto a capacidad por sentdo (pasajeros), regularidad, velocidades comerciales, entre otros factores. La principal diferencia entre estas tecnologías, aparte de las mostradas en la tabla, consiste en la zona de utilizadón del sistema, ya sea en el centro urbano o su periferia.
La selección de uno de estos dos sistemas de transporte para la ciudad dependerá, principalmente, de la densidad de tráfico (sucesión de trenes) y la cantidad de paradas (densidad de población); por eso donde la linea tiene más paradas la velocidad es baja y donde hay menos paradas, más alta.
5. Descripción General del Proyecto de Investigación
Actualmente, la Universidad Tecnológica de Panamá, desarrolla el proyecto l+D titulado Metodologías e Índices de Desempeño para Sistemas de Transporte Ferroviarios, financiado por la Secretaría Nacional de Ciencia, Tecnología e Innovación (SENACYT), del Gobierno de la República de Panamá.
Este proyecto de investigación se desarrolla con la sinergia de la Universidad Tecnológica de Panamá y la Universidad Politécnica de Madrid, como colaborador internacional, a través de diferentes unidades, siendo éstas:
Facultad de Ingeniería Eléctrica de la Universidad Tecnológica de Panamá.
Laboratorio de Transporte de la Vicerrectoría de Investigación, postgrado y/o extensión de la Universidad Tecnológica de Panamá.
El Departamento de Automática, Ingeniería Electrónica e Informática Industrial de la Escuela Técnica Superior de
Ingenieros Industriales en la Universidad Politécnica de Madrid (DISAM). Este centro europeo cuenta con una experiencia de más de 30 años en áreas como: control de procesos, visión por computador, robótica, simulación, etc., a través de las actividades docentes, tecnológicas, de investigación.
El Centro de Investigaciones de Tecnologías Ferroviarias de la Escuela Técnica Superior de Ingenieros Industriales en la Universidad Politécnica de Madrid (CITEF). A modo de presentación, este centro europeo tiene como fines la investigación, innovación, experimentación, estudio y docencia dentro del área tecnológica de transporte ferroviario, siendo este sistema de redes de metro, tren ligero, trenes de cercanías, tranvía moderno, alta velocidad, mercancías, etc.
Este proyecto de investigación consta de tres etapas fundamentales, las cuales son:
Etapa I: Recopilación de datos y estudios y adquisición de equipos y software ferroviarios.
Etapa II: Modelado de las propuestas presentadas en los estudios analizados.
Etapa III: Determinación de las topologías más favorables y/o configuraciones ferroviarias.
El primer informe de avance arrojó las siguientes conclusiones preliminares:
De acuerdo a la revisión documental de una serie de estudios de transporte realizados en la ciudad de Panamá, la línea 1 del metro de Panamá propuesta, presenta el potencial de conectar la macrozona de San Miguelito, la de mayor generación de viajes, con las macrozonas comprendidas por Casco Antiguo y Centro Bancario, de mayor atracción de estos, con lo cual se asegura que la ruta escogida tenga una demanda considerable en las horas pico. Es importante destacar que durante la hora valle, la tasa de demanda de pasajeros puede caer hasta en un 25% de la demanda pico. Es importante elegir una solución, en términos de tecnologías ferroviarias, que sea flexible y que permita retirar trenes y vagones fácilmente, de acuerdo al estado del régimen permanente de operación.
6.Conclusión
El transporte ferroviario es un componente fundamental de las grandes capitales del mundo. Aquí queda claro que la Ciudad de Panamá requiere, desde hace varios lustros, una alternativa de transporte urbano ferroviario que dinamice la economía nacional. Para altos niveles de demanda de pasajeros, el metro y el ferrocarril de cercanías siguen siendo las opciones más adecuadas.
En principio, lo ideal es elegir un sistema para el que existan diferentes suplidores, tanto para su fabricación como para el posterior mantenimiento, que pudiera ser realizado por una gama de fabricantes distintos del suplidor original.
Agradecimientos
En la Universidad Tecnológica de Panamá, deseamos agradecer al Dr. Dario Solís, a la lng. Arelis Barahona, al lng. Celso Spencer, a la Dra. Eliane Boulet de Cabrera y, al Prof. Garrido. A la Fundación Tecnológica de Panamá, por ser la entidad gestora de los fondos de este proyecto de investigación.
En Madrid, España, al Dr. Ramón Galán López y al Dr. Juan de Dios Sanz- Bobi. A la Secretaría del Metro de Panamá, en especial al lng. Roberto Roy, a la Licda. Ana Laura Morais y al Licdo. Roberto Vargas, por todo el apoyo que nos han brindado durante la ejecución de este proyecto. A la Cámara de Comercio, Industria y Agricultura de Panamá, al Ministerio de Obras Públicas y la Autoridad de Transporte y Tránsito Terrestre, por habernos facilitado varios de los estudios realizados hasta la fecha relativos al proyecto.
