Desarrollo de un sistema inalámbrico para la detección de vehículos cercanos para una empresa maderera

Development of a wireless system to detect nearby vehicles for a wood company

Fernando Marciaga

Licenciatura en Ingeniería de Sistemas y Computación
Facultad de Ingeniería en Sistemas Computacionales
Universidad Tecnológica de Panamá

Euclides Samaniego*

Grupo de Investigación en Inteligencia Computacional GIICOM
Facultad de Ingeniería en Sistemas Computacionales
Universidad Tecnológica de Panamá

* Corresponding author: [email protected]

Resumen Se describe en este trabajo el desarrollo de un sistema que se comunica inalámbricamente con otro igual, el cual será colocado en vehículos o camiones utilizados en la industria maderera y de esta forma mantener la seguridad de los mismos, los conductores y de la carga que contengan. Se da una descripción de los antecedentes y detalles de la empresa a la cual está destinado el sistema, el problema por el cual se desea desarrollar el sistema y los objetivos a alcanzar. Se describe los diferentes módulos utilizados para el desarrollo del sistema, desde el CPU que se desea utilizar por sus características, el módulo de comunicación inalámbrica, el módulo de posicionamiento satelital y la alimentación eléctrica del sistema. Posteriormente detallamos las diferentes herramientas utilizadas para el desarrollo del sistema, desde el lenguaje de programación, software de configuraciones, y configuraciones básicas realizadas al sistema operativo. Por ultimo presentamos varias pruebas de funcionamiento al sistema final, para así lograr entender mejor su modo de operación. Con este sistema se desea mantener alerta a los operadores de los vehículos de carga pesada, manteniendo así mayor seguridad y confianza al momento de transitar por estrechos caminos. Y evitando de este modo cualquier tipo de accidente y pérdida de tiempo al momento de transportar cargas.

Palabras claves RaspberryPi, ZigBee, seguridad.

Abstract The development of a system that communicates wirelessly with other equally, which will be placed on vehicles or trucks used in the wood industry and thus maintain the security of the same, drivers and cargo containing described in this work. A description of the background and details of the company to which the system is intended occurs, the problem you want to develop the system and goals to achieve. The different modules used for system development, from the CPU to be used by its features, the wireless communication module, the module satellite positioning and power supply system is described. Later we detail the different tools used to develop the system, from the programming language, software configurations, and basic settings made to the operating system. Finally we present several test runs at the end system to achieve better understanding of their mode of operation. With this system you want to keep alert operators of heavy vehicles, thus maintaining greater security and confidence when travel on narrow roads. And thus avoiding any kind of accident and loss of time when carrying loads.

Keywords RaspberryPi, ZigBee, security.

1. Introducción

El riesgo de accidentes vehiculares debido a la poca visibilidad del entorno, ya sea por efectos climatológicos o por las características físicas del lugar (curvas, callejones, vegetación, etc.), es un peligro siempre existente en las zonas de trabajo donde transitan muchos vehículos, siendo necesaria una solución que advierta a los conductores sobre la presencia de vehículos en su cercanía.

El prototipo en desarrollo pretende mostrar alertas visuales y audibles a los conductores de la cercanía de otros vehículos en sus alrededores, siempre y cuando dichos vehículos también posean instalado el dispositivo en cuestión, abriendo camino a la posibilidad de lograr una zona de trabajo más segura al hacer que todos los vehículos dentro de las instalaciones cuenten con dispositivos de detección, reduciendo así las probabilidades de colisión.

1.1 Objetivos generales

Desarrollar un sistema que trabajará de manera inalámbrica para la detección de vehículos cercanos para una empresa maderera.

1.2 Objetivos específicos

Conceptualizar la solución de la problemática.

Identificar los diferentes módulos para el desarrollo del sistema.

Establecer ubicación y definir la adaptabilidad del sistema en un vehículo

Selección de Herramientas necesarias para el desarrollo del sistema.

Desarrollar el código de programación que se encargara de manejar dicho sistema.

Desarrollar el modelo para la administración del sistema, generar reportes y mantenimiento

Realizar diferentes pruebas de la funcionalidad del sistema.

2. Metodología

2.1 Hardware del sistema

2.1.1 CPU

Para el desarrollo de este sistema se ha escogido la RaspberryPi, la cual es uno de los productos más populares para estos fines, tanto por su atractivo precio como por las enormes opciones que trae consigo.

Una de sus principales ventajas radica en que debido a su pequeño tamaño se le puede conectar periféricos de automatización tales como sensores y cámaras que, a pesar de ser piezas simples de tecnología, requieren de complejos controladores de software para funcionar.

Sistema operativo: para la RaspberryPi en la actualidad se han creado muchas distribuciones, obviamente basadas en Linux. Entre las más mencionadas y que se encuentran en la web de Raspberry.org están: RASPBIAN, UBUNTU MATE, OSMC, PINET, SNAPPY UBUNTU CORE, OPENELEC, RISC OS.

Para el desarrollo del sistema se utilizará la distribución RASPBIAN. RASPBIAN es una distribución libre de GNU Linux basado en Debian 7.0 o Debian Wheezy optimizado para las capacidades y alcances de los módulos RaspberryPi, su lanzamiento oficial fue en junio de 2012 y junto con el sistema operativo provee software preinstalado para facilitar el uso del mismo. Ver figura 1 y cuadro 1.

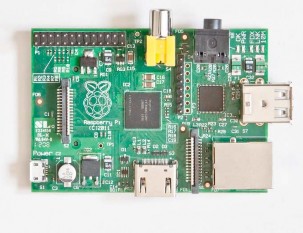

Figura 1. Raspberry Pi 1, modelo 1 B.

2.1.2 Módulo inalámbrico

Para el desarrollo de la comunicación inalámbrica del sistema se ha utilizado un dispositivo llamado XBee.

Los módulos XBee son soluciones integradas que brindan un medio inalámbrico para la interconexión y comunicación entre dispositivos.

Estos módulos utilizan el protocolo de red llamado IEEE 802.15.4 para crear redes FAST POINT-TO-MULTIPOINT (punto a multipunto); o para redes PEER-TO-PEER (punto a punto). Ver figura 2.

Figura 2. Xbee Pro S1.

Características técnicas: las comunicaciones Zigbee se realizan en la banda libre de 2.4GHz. A diferencia de bluetooth, este protocolo no utiliza FHSS (Frequency hooping), sino que realiza las comunicaciones a través de una única frecuencia, es decir, de un canal. Normalmente puede escogerse un canal de entre 16 posibles. Ver cuadro 2.

Cuadro 2: Especificaciones Técnicas XBee PRO S1

Funcionamiento: El módulo requiere una alimentación desde 2.8 a 3.4 V, la conexión a tierra y las líneas de transmisión de datos por medio del UART (TXD y RXD) para comunicarse con un micro controlador, o directamente a un puerto serial utilizando algún conversor adecuado para los niveles de voltaje.

Los módulos Xbee, pueden operar en los siguientes 5 modos:

Modo Recibir/Transmitir.

Modo de bajo consumo.

Modo de comandos.

Modo Transparente.

Modo API.

Y cuando no se encuentra en ninguno de estos modos, se encontrará en el modo Idle.

2.1.1 Módulo de posicionamiento satelital

Un localizador GPS es un dispositivo capaz de rastrear a personas, vehículos u objetos a través de coordenadas geográficas (longitud y latitud) en tiempo real y gracias a una red constituida por 24 satélites orbitando a 21.000 km sobre nuestras cabezas con trayectorias sincronizadas para cubrir toda la superficie del globo.

El sistema almacenará su ubicación mediante un receptor GPS, y de este modo enviará dicha posición, de tal modo que se pueda ubicar si se acerca algún vehículo de frente o detrás, o ya sea que este detenido en el recorrido.

2.1.2 Módulo de alerta audiovisual

El funcionamiento del sistema es alertar cuando se acercan o se tienen cerca otros vehículos, se deberá tener un dispositivo que nos muestre dicha alerta, como se mencionó la RaspberryPi cuenta con salidas de audio y video por lo que empleamos una pantalla y un par de bocinas para mostrar y activar las alertas cuando se den. De esta manera será tanto visible como auditiva la forma de alertar al conductor del vehículo.

3. Desarrollo del sistema

3.1 Funcionamiento del sistema

3.1.1 Definición

El concepto básico de operación consiste en que todos los vehículos cuenten con dispositivos idénticos, a los cuales se les configura la información correspondiente al vehículo en donde fue instalado (modelo, matrícula, posición, etc.)

La comunicación se realiza de manera inalámbrica y se pretende cubrir una zona de por lo menos 50 m a la redonda en campo abierto.

Cada dispositivo es capaz de transmitir su señal y recibir la señal de los otros dispositivos que entren en su zona de cobertura.

3.1.2 Conexión de módulos

Conexión de módulo inalámbrico: la conexión del módulo inalámbrico se da mediante el puerto serie, pero en sí el modulo no se puede conectar directamente a la CPU.

Por lo cual se utilizará una placa llama XBee Explorer, mediante esta placa y un cable tipo USB a mini-USB podremos conectar el Xbee al CPU.

Conexión de reloj en tiempo real: se había descrito que la CPU no mantiene la fecha actualizada por lo cual es necesario utilizar un reloj en tiempo real (RTC), para dicho motivo, en el siguiente esquema podemos observar cómo debemos conectar un reloj en tiempo real a través de los GPIO de la RaspberryPi 1 (CPU).

Conexión de módulo de posicionamiento satelital: se desea que el sistema indique la ubicación de los vehículos cercanos, para esto se utilizara un módulo GPS.

Para ello conectaremos el módulo GPS a la RaspberryPi 1 (CPU) a través del GPIO.

El pin TX va conectado al pin RX del módulo GPS y el pin RX de va conectado al pin TX del módulo GPS. Alimentaremos el módulo desde los pines GPIO de 3.3V y GND de la RaspberryPi 1 (CPU).

Conexión de módulo audiovisual: las alertas mostradas al operador del vehículo, por el sistema se darán a través de un pequeño monitor LCD, y también contará con alertas auditivas por lo cual serán conectadas también un par de bocinas para lograr dicho fin. La conexión de video de la pantalla se hace a través del conector RCA de salida de video de la RaspberryPi y el sonido conectado al Jack de audio. La alimentación de la pantalla es de 12 VDC la cual será suministrada directamente desde el vehículo.

3.2 Alimentación eléctrica del sistema

Básicamente el sistema dependerá de la alimentación proveniente del vehículo, directamente será alimentado el sistema audiovisual, y también una batería para mantener el sistema encendido aún estando apagado el vehículo. Ver figura 3.

Figura 3. Diagrama de alimentación eléctrica del sistema.

4. Herramientas de desarrollo del sistema

4.1 Software

4.1.1 Python

Se trata de un lenguaje interpretado o de script, con tipado dinámico, fuertemente tipado, multiplataforma y orientado a objetos. Un lenguaje interpretado o de script es aquel que se ejecuta utilizando un programa intermedio llamado intérprete, en lugar de compilar el código a lenguaje máquina que pueda comprender y ejecutar directamente una computadora (lenguajes compilados). La característica de tipado dinámico se refiere a que no es necesario declarar el tipo de dato que va a contener una determinada variable, sino que su tipo se determinará en tiempo de ejecución según el tipo del valor al que se asigne, y el tipo de esta variable puede cambiar si se le asigna un valor de otro tipo.

Es fuertemente tipado ya que, no se permite tratar a una variable como si fuera de un tipo distinto al que tiene, es necesario convertir de forma explícita dicha variable al nuevo tipo previamente. El intérprete de Python está disponible en multitud de plataformas (UNIX, Solaris, Linux, DOS, Windows, OS/2, Mac OS, etc.) por lo que si no utilizamos librerías específicas de cada plataforma nuestro programa podrá correr en todos estos sistemas sin grandes cambios. La orientación a objetos es un paradigma de programación en el que los conceptos del mundo real relevantes para nuestro problema se trasladan a clases y objetos en nuestro programa. La ejecución del programa consiste en una serie de interacciones entre los objetos. Python también permite la programación imperativa, programación funcional y programación orientada a aspectos.

En el cuadro a continuación se describen las librerías utilizadas y sus características.

Cuadro 3. Librerías utilizadas y sus características

Rpi.GPIO

Librería de Python utilizada para controlar el GPIO de la RaspberryPi (CPU). El sistema tendrá opciones de saber cuándo se enciende o apaga el vehículo de manera que pueda saber, lo que debe de hacer en cada caso, para eso utilizaremos los GPIO de la CPU.

4.1.2 Plataforma de desarrollo

Eclipse es una plataforma de desarrollo, diseñada para ser extendida de forma indefinida a través de plug-ins. Fue concebida desde sus orígenes para convertirse en una plataforma de integración de herramientas de desarrollo.

No tiene en mente un lenguaje específico, sino que es un IDE genérico, aunque goza de mucha popularidad entre la comunidad de desarrolladores del lenguaje Java usando el plug-in JDT que viene incluido en la distribución estándar del IDE.

IDE: hablamos sobre eclipse el cual será la plataforma, y mencionamos el lenguaje de programación Python, de tal modo que necesitaremos un IDE el cual nos permita utilizar el lenguaje de programación a través de la plataforma de desarrollo. Para esto utilizaremos el IDE llamado PyDev.

PyDev es un plug-in para Eclipse que permite utilizar este IDE multiplataforma para programar en Python. Cuenta con autocompletado de código (con información sobre cada elemento), resaltado de sintaxis, un depurador gráfico, resaltado de errores, explorador de clases, formateo del código, refactorización, etc.

4.1.3 MySQL

Como se mencionó antes, será utilizada una librería para el manejo del servidor de base de datos MySQL a través de Python. Pero para poder manejar dicho servidor de base de datos, este debe existir en la CPU.

MySQL es un sistema de gestión de base de datos relacional (RDBMS) de código abierto, multi-hilo y multi-usuario, basado en lenguaje de consulta estructurado (SQL).

MySQL se ejecuta en prácticamente todas las plataformas, incluyendo Linux, UNIX y Windows.

4.1.4 XCTU

A través de este software podremos manejar las distintas configuraciones del módulo de comunicación inalámbrica, que utilizaremos en el sistema a desarrollar.

XCTU es una aplicación multiplataforma gratuito diseñado para permitir a los desarrolladores interactuar con módulos Xbee (Módulo de comunicación inalámbrica) a través de una interfaz gráfica fácil de usar. Incluye nuevas herramientas que hacen que sea fácil de configurar y probar los módulos Xbee.

4.2 Configuraciones del sistema operativo

4.2.1 Instalación de paquetes necesarios

Ya que el Sistema Operativo utilizado está basado en Linux, se detallará brevemente los paquetes necesarios para el funcionamiento básico del sistema.

Todos los paquetes se instalarán bajo de línea de comandos, utilizando la terminal de Linux.

Instalar Python: sudo apt-get install python; Instalar Pygame: sudo apt-get install python-pygame;

Instalar MySQLdb: sudo apt-get install python-mysqldb;

Instalar Pyserial: sudo apt-get install python- serial;

Instalar GPIO: sudo apt-get install python- rpi.gpio;

Instalar Xbee-API: sudo apt-get install python-pip; sudo pip install xbee;

Instalar GPSD y Python-GPS: sudo apt-get install gpsd gpsd-clients; sudo apt-get install python-gps;

Instalar server de MySQL: sudo apt-get install mysql-server mysql-client;

Instalar gestor de auto inicio de sesión: sudo apt-get install mingetty.

4.2.2 Configuraciones básicas



Acontinuación, veremos ciertas configuraciones que debemos hacer a la RaspberryPi (CPU), para que el sistema pueda funcionar de la mejor manera y sin intervención del operador del vehículo.

Configuración de auto inicio de sesión y aplicación,para poder hacer un auto inicio de sesión, utilizaremos el gestor mingetty, instalado previamente.

Editar archivo

/etc/inittab

Buscar la línea 1:2345:respawn:/sbin/getty 38400 tty1 Reemplazar por

1:2345:respawn:/sbin/mingetty --autologin

<user-name> --noclear tty1

Para auto ejecutar la aplicación principal del Sistema, haremos lo siguiente:

Editar el archivo

/root/.bashrc Agregar al final cd /App

python Nombre_de_App.py Configuración de módulo de reloj en tiempo real

Añadir al archivo /boot/config.txtdtparam=i2c_arm=on Añadir al archivo /etc/rc.local modprobe i2c-bcm2708 echo ds1307 0x68 > /sys/class/i2c-adapter/ i2c 1/new_device modprobe rtc-ds1307 hwclock –s Configuración de GPSD

Editar archivo /etc/default/gpsd

START_DAEMON=”true”

GPSD_OPTIONS=”/dev/ttyACM0” DEVICES=””

USBAUTO=”true”

GPSD_SOCKET=”/var/run/gpsd.sock”

Configuración de video Editar archivo /boot/config.txt sdtv_mode = 0

disable_overscan = 1

4.3 Implementación del sistema

4.3.1 Codificación de la programación

Se presentará a continuación un detalle de diferentes usos de las librerías y funciones de Python utilizadas para el desarrollo del sistema, de manera que puede lograrse un entendimiento básico de cómo se logra comunicar el sistema a través del software con cada módulo utilizado.

Conexión con módulo de comunicación inalámbrica

Importamos las librerías necesarias

Import serial

From xbee import Xbee

Iniciamos la conexión serial

Port = serial.Serial(PortSerial, Baudrate) xbee = Xbee(Port)

Conexión con módulo de posicionamiento satelital, Importamos las librerías

from gps import *

Iniciamos la recepción de datos

GPS gpsd = gps(mode=WATCH_ENABLE) Obtener la latitud y longitud gpsd.fix.latitudegpsd.fix.longitude

Conexión a servidor de base de datos MySQL Importamos librerías

Import MySQLdb

Abrir conexión con base de datos

DataBase = MySQLdb.connect(Host, User, Pass, DBName)

Función de implementación gráfica

Importar librerías

import pygame

Iniciar clases de librería gráfica

pygame.init()

Creación de una ventana

Screen = pygame.display.set_mode((Ancho, Alto))

Cargar una imagen

Image = pygame.image.load(Nombre_Ima- gen)

Cargar un tipo de fuente

Font = pygame.font.Font(Archivo_ Fuente,Tamaño)

Usar fuente cargada

Texto = Font.render(Mensaje, Modo, Color)

Dibujar un cuadro en pantalla

p y g a m e . d r a w . r e c t ( A r e a , Color,((Posicion_x,Posicion_y), Tamaño))



Cargar un archivo de sonido

pygame.mixer.music.load(Nombre_de_ar-chivo)

Reproducir un sonido

pygme.mixer.music.play(Cantidad_de_ veces_a_reproducir)

4.4. Modos de estado del sistema en funcionamiento

Ver figuras 4,5,6

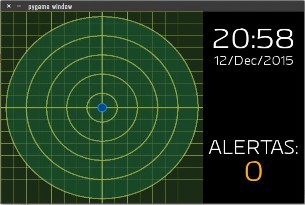

Figura 4. Estado del sistema sin alerta.

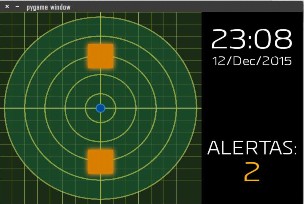

Figura 5. Estado del sistema con alerta de vehículo detenido.

Figura 6. Estado del sistema con alerta de vehículo en movimiento.

5. Conclusiones

El uso de módulos inalámbricos que trabajan a una frecuencia de 2.4GHz, nos brinda muchas ventajas puesto que además de ser una banda libre en todo el mundo, es de alta gama por lo cual es posible que no pueda ser interferida por algunas otras señales.

El uso de una mini CPU como la RaspberryPi facilita el uso de muchas herramientas de desarrollo, ya que permite trabajar sobre un sistema operativo, y ahorrar espacio y costos.

El uso del lenguaje de programación Python, nos da esa ventaja en el desarrollo de la programación del sistema, puesto que posee las bibliotecas necesarias para trabajar con los diferentes módulos utilizados en nuestro sistema, y además posee una gran interacción con el sistema operativo utilizado.

AGRADECIMIENTOS

A Dios por la fortaleza y sabiduría brindada, durante el proceso y la culminación de este trabajo, como también a mis padres y familiares por todo el apoyo brindado.

Al apoyo brindado por parte de mi profesor asesor, Dr. Euclides Samaniego, y demás profesores los cuales me mostraron ese camino hacia la meta, con cada clase impartida.

REFERENCIAS

[1] Mark Lutz, “Aprender a programar con Python 4th Edition”, O’Reilly Media, 2009.

[2] Rumbos Salomon, Rafael Eduardo, EL GRAN LIBRO DE DEBIAN GNU/LINUX, MARCOMBO, S.A.

[3] Alejandro Cobo López, “Guía Raspberry Pi”, (cc) 2013 – 2015.

[4] RaspberryPi User Guide, 2013, URL: http://www. cs.unca.edu/~bruce/Fall14/360/RPiUsersGuide.pdf

[5] Digi International Inc, 2014, URL: http://ftp1.digi.com/ support/documentation/90000982_S.pdf

[6] Oracle Corporation, 2014, URL: http://dev.mysql.com/ usingmysql/get_started.html
