CAMBIOS TOPOGRÁFICOS Y SEDIMENTARIOS DE UNA UNIDAD HÍDRICA
TOPOGRAPHIC AND SEDIMENTARY CHANGES IN A WATER UNIT
Autores
Rosa Atencio*, Judith Bonilla, Dadsirys Castro,Artizel Herrera, José Montalvo, Horlando Pimentel, Linssi Torres, Deivis Valdés y Rony Valdés.
Área
Licenciatura en Ingeniería Civil
Centro Regional de Veraguas
Universidad Tecnológica de Panamá
RESUMEN
Acontinuaciónpresentamosel estudiodeunaunidad hidrográfica con el objetivo de determinar cambios topográficos y sedimentarios. Este estudio se realizó en el Río Ponuga, distrito de Santiago, provincia de Veraguas, República de Panamá. Durante la ejecución del proyecto utilizamos sistemas de posicionamiento global a través de un Smartphone como herramienta básica para la obtención de los datos de campo y el programa Google® Earth™, para comparar la base de este estudio (pasado, presente y futuro), que como se mencionó, consisten del cambio topográfico y sedimentario de la cuenca.
PALABRA CLAVE
Cambios topográficos y sedimentológicos, Cuenca hídrica, GPS, Smartphone
ABSTRACT
We present the study of a hydrographic unit. In this study, theprimaryobjectivewastodeterminechanges in the topography and sediments of a hydrographic unit, so we select the Ponuga river in the district of Santiago, province of Veraguas, Republic of Panama. For this study we used the global positioning system implemented in a Smartphone, which was used as a basic tool for obtaining field data. This data was used in conjunction with the Google® Earth™ program to conduct a comparison (past, present and future), mainly of the topographic and sedimentary changes of the river basin.
KEY WORDS
Topographical and sedimentary changes, watershed, GPS, Smartphone
1. Introducción
Los cambios geomorfológicos abarcan varios factores determinantes como el contenido mineralyconstitucióndelsuelo; deigualmanera, abarcan factores estratigráficos y tectónicos que determinan formas, orientaciones y cambios significativos de la superficie terrestre.
También, en el proceso de creación, desarrollo y tras-formación del relieve de la corteza terrestre intervienen numerosos procesos internos y externos, como por ejem-plo: los erosivos, que son causados por las lluvias que forman parte de un complejo ciclo de deterioro de los agregados del suelo y por ende de la superficie terrestre.
Los ríos, desde su nacimiento hasta las etapas tardías de su vida, desarrollan un trabajo modelador de la superficie, determinado por su longitud, fortaleza y cauce. Los ríos socavan el lecho atravesando todos los tipos de rocas y a su vez experimentando variaciones en su cauce y curso. Por ello, se pueden considerar a las corrientes de agua como uno de los mayores agentes transformadores de la naturaleza.
Los sedimentos constituyen una intersección entre el recurso suelo y el recurso hídrico, particularmente en las corrientes.
Cambios en los patrones de sedimentos pueden ser re-flejados en cambios en el uso del suelo, en la cuenca o en aprovechamiento del mismo. De igual forma, interven-ciones sobre la corriente casi siempre tienen manifesta-ciones en el régimen de sedimentos, por lo que estos deben ser diagnosticados y evaluados adecuadamente.
Para el hombre es de especial interés estudiar y registrar cada uno de estos cambios que lo han afectado, directa o indirectamente. Y para realizar dicha tarea se cuenta con tecnología como estación total, GPS.
Actualmente, los Smartphones están equipados con las últimas aplicaciones que pueden ser utilizadas en estudios geográficos y geológicos. Estos Smartphones pueden ser adquiridos a un precio relativamente accesible y son de fácil manejo.
2. Materiales y métodos
El Río Ponuga, que en los últimos años ha experimen-tado variaciones en su cauce de manera natural sin inter-vención humana, fue seleccionado para llevar a cabo un estudio pionero y vanguardista utilizando Smartphones para determinar la variación en el curso de dicho afluente a lo largo de los años. Las aplicaciones para Smartphones que utilizan GPS y que fueron seleccionadas para dicha tarea tenemos: GGRS87, Save Point y Mobile Topographer que genera coordenadas geográficas o coordenadas UTM, así como la altitud de un punto re- querido.
Los cambios observados en el río y que empiezan a preocupar a las autoridades, permiten plantear los objetivos de este estudio: (i) determinar las variaciones en el cauce del Río Ponuga a través del tiempo; (ii) obtener la superficie y volumen erosionado por el río y (iii) proyectar las variaciones y forma del relieve a futuro.
2.1 Área de estudio
El Río Ponuga está localizado en la provincia de Ve-raguas, distrito de Santiago, corregimiento de Ponuga, ver Figura 1; con las siguientes coordenadas: Latitud de 7.82167 y Longitud de 81.0614.

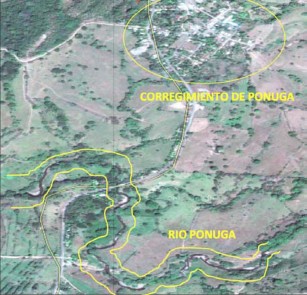

Figura 1. Vista satelital de Ponuga.
2.2 Materiales y métodos
Los materiales y métodos utilizados para el estudio del río, son descritos a continuación.
La recopilación de datos fue adquirida por los diferentes medios de tecnología móvil digital como Samsung Galaxy Ace, Samsung Galaxy SII, Samsung Galaxy SI y LG 5; cuyos sistemas poseen varias aplicaciones con GPS, entre ellas: Mobile Topographer, GGR587 y Save Point. Estas aplicaciones permitieron obtener coordenadas topográficas de los diferentes puntos y distancias, a una separación de 10 metros de longitud a lo largo del cauce del río. En cada punto se tomó una coordenada y se esperó unos minutos para lograr una mejor precisión. Estas aplicaciones permiten exportar los datos en diversos formatos, tales como: CSV (formato de Excel), KML (Google® Earth™) y DXF (formato de diseño, Auto-CAD®).
2.3 Estudios topográficos
Después de obtener la información, procedimos con el análisis de los datos recopilados. Posteriormente, locali-zamos el río en la superficie terrestre a través de Google® Earth™,logrando así una imagen del tramo del río.Luego, la información fue llevada a AutoCAD®,localizando en ella el levantamiento realizado, logrando así una comparación entre la ribera de la imagen satelital de cuatro años atrás o predecir los cambios en un periodo de cuatro años después del levantamiento topográfico.
2.4 Estudios sedimentológicos
Para determinar los cambios sedimentarios de esta unidad hídrica, utilizamos un muestreador de suelo, a través del cual obtuvimos muestras a cierta profundidad del área de estudio. Dicha profundidad fue de 1.5 m. Con el muestreador fue posible extraer las diversas capas de estratos del suelo para un posterior análisis. Las extrac- ciones de dichas muestras fueron obtenidas tanto en el antiguo lecho como en el actual. Es importante destacar que se realizaron siete perforaciones, de las cuales cinco fueron en el antiguo lecho y las otras dos fueron en el lecho actual.
En el campo se presentaron cambios topográficos como los antes mencionados que
son base primordial de este estudio y siguiendo este patrón, con ayuda de imágenes aéreas, marcamos una ruta en campo ajustada a los cambios topográficos que generó la unidad hídrica en el pasado.
El método utilizado para el análisis de las muestras fue el método del “tacto”, que facilitó el estudio porfalta de tiempo en la identificaciónde la unidad hídrica. A continuación presentamos en qué consisten los proce-dimientos y la base de clasificación. 2.4.1
Procedimientos
Método del tacto: Las manos humanas son sensibles a la diferencia de tamaños de las partículas de tierra, de manera que tenemos la posibilidad de determinar la textura o sentir la contextura de la tierra, ejemplos: la arena áspera, el limo suave o harinoso, la arcilla pegajosa y dura. Para el procedimiento utilizamos agua, la muestra de suelo y la tabla de clasificación al tacto.
La técnica del “Tacto” consistió en humedecer un puño de suelo, amoldarlo, amasarlo, y hacer plastas de lodo usando el dedo índice y el pulgar. Tomando una porción del suelo y haciendo una pelota de suelo humedeciéndola hasta llegar al “punto pegajoso”. El punto pegajoso se logra cuando la bola de suelo no es tan húmeda y tiende adherirse a la mano, ni tan seca que no se sienta pegajosa. Cuando el suelo esté en su punto, presiónelo entre el dedo pulgar y el índice y trate de formar una plasta lo más larga posible. Luego, determinar si el suelo cae dentro de la categoría textural arcillosa, franco- arcillosa, o franca. Esto se logrará observando si al humedecer el suelo puede formar con sus dedos plastas largas, medianas o cortas.
3. Resultados y discusión
La acción de diversos agentes externos (como la tem-peratura, el viento o el agua entre otros) también originan procesos que provocan cambios en la superficie de nuestro planeta. Por originarse en el exterior de la corteza terrestre reciben el nombre de procesos exógenos.
Tres fenómenos fundamentales intervienen en el cambio de la superficie terrestre: (i) la erosión, es decir, el desgaste continuo de las rocas y de los suelos por la acción de distintos agentes como el agua, la temperatura y el viento; el transporte, que consiste en el arrastre de los materiales desmenuzados por la erosión, y la sedimentación, que es la acumulación de materiales que han sido transportados a otros sitios.

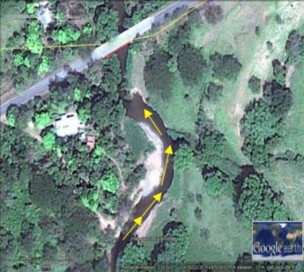

Figura 2. Vista del tramo del río estudiado y sentido del caudal.
Los datos obtenidos con los Smartphones sobre el río Ponuga fueron analizados con softwares,tales como: Google® Earth™ (ver figura 2), Civil CAD y AutoCAD.
El área de estudio fue dividida en dos zonas: zona A y zona B. Además, cada área fue subdividida y los resultados son los siguientes:
3.1 Zona A-1
Esta área está localizada en la parte Noroeste del río y es la de mayor erosión o desgaste presentada en nuestro análisis. La Tabla 1 muestra la ubicación de los puntos estudiados.
Los puntos se analizaron individualmente para deter-minar sus distancias erosionadas, tomando como referencia las imágenes de 2009 y las coordenadas en el 2013, ver Tabla 2. Estas distancias son promediadas para el cálculo de erosión/año dando como resultado 2.96 m/año. Cada punto tiene su distancia erosionada por año.

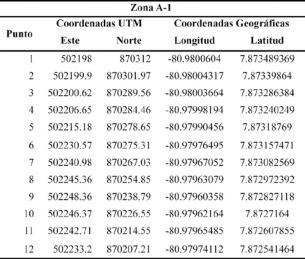

Tabla 1. Coordenadas geográficas y UTM de la Zona A-1.

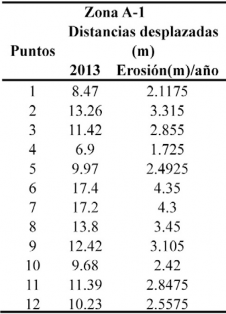

Tabla 2. Distancias desplazadas por puntos
De igual manera, se modelaron polígonos con base a imágenes de 2009 divididos en 3 figuras con el objetivo de calcular las áreas que se han desgastado con el transcurso del tiempo.
Tabla 3. Áreas y volúmenes de sedimentos desplazados.
Estos datos son presentados en la tabla 3 con un promedio de 117.84 m2/año. También, los volúmenes erosionados fueron calculados y promediaron 136.43 m3/año.
3.2 Zona A-2
La Zona A-2 no ha sido erosionada, en este caso es una sección de depósito de rocas, tierra y restos de vegetación del río, ver Figura 3.
La Tabla 4 muestra las coordenadas geográficas. Los resultados de esta área las denominaremos como “Depósito de Sedimentos” que veremos a continuación.

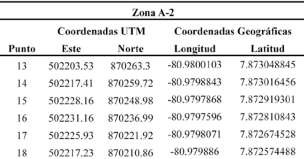

Tabla 4. Coordenadas geográficas y UTM de la Zona A-2.
La Tabla 5 muestralos resultadosdelas distancias añadidas de sedimento en cada punto, con esto se deter-mina un desplazamiento promedio de 1.752 m/año.

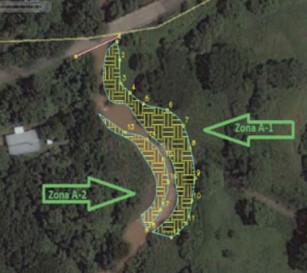

Figura 3. Vista de las Zona A-1 y A-2 y la superficie erosionada.
Tabla 5. Distancias desplazadas por puntos de la Zona A-2.
Al igual que en la Zona A-1 se ha seleccionado un po-lígono para el cálculo del área en este caso no erosionada, sino añadida, debido a los constante arrastres del río que son depositados en esta zona, ver Tabla 6.
Tabla 6. Áreas y volúmenes desplazados.
3.3 Zona B
Esta zona está ubicada en la parte superior del río Ponuga según Google® Earth™ y está localizada al Suroeste del puente sobre el río.
Tabla 7. Distancias desplazadas por puntos.

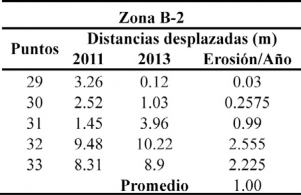

Tabla 8. Distancias desplazadas por puntos
Las Tablas 7 y 8 muestran los datos obtenidos de las Zonas B-1 y B-2. En la primera tenemos el caso de la Zona A-1 que es una zona de constante desgaste por parte del río, las tablas muestran las distancias erosionadas de cada punto y los desplazamientos por año dando un promedio 3.08 m/año.
En la Zona B-2 es otra zona que muestra las mismas características de la Zona A-2 o zona de “Depósito de Sedimentos” dando como promedio una distancia añadida de 1m/año, ver Figura 4. Las Tablas 7 y 8 contiene datos de área y volumen de la Zona B, analizadas de la misma manera que en la Zona A, la parte B-1 mostró como promedio un área y volumen de desgaste de 171.31 m2/año y 194.4 m3/año, la Zona B-2 muestra un depósito de sedimento de 83.46 m2/ año y 91.81 m3/año.

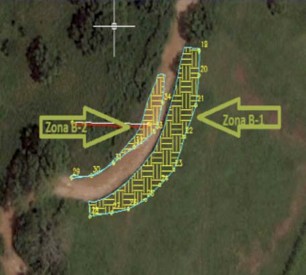

Figura 4: Vista de las Zona B-1 y B-2 y la superficie erosionada.de 171.31 m2/año y 194.4 m3/año, la Zona B-2 muestra un depósito de sedimento de 83.46 m2/ año y 91.81 m3/año.
3.4 Sedimentología
Entre los parámetros de clasificación tenemos: Suelos de textura arcillosa (arcillo-arenosa, arcillosa, y limo-arcillosa) forman plastas largas (8-10 cm); de textura franco-arcillosa (franco- arcillo-arenosa, franco-arcillosa, franco-arcillo- limosa) hacen plastas medianas (3-8 cm); de textura franca (franco-arenosa, franca, y franco- limosa) forman plastas muy cortas (menos de 3 cm) o no forman plastas, y suelos de textura arenosa no forman plastas, ver Tabla 9.

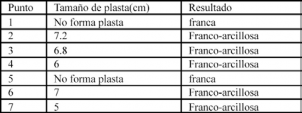

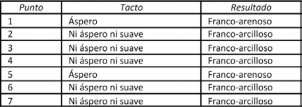

Tabla 9. Análisis de método al tacto
Una vez determinado si su suelo es arcilloso, franco-arcilloso, o franco, se reexamina la muestra. Si al frotarlo se siente definitivamente arenoso (áspero), llámelo arcillo-arenoso, franco-arcillo- arenoso, o franco-arenoso, dependiendo del tipo de plasta que haya formado. Si al frotarlo se siente excepcionalmente suave, llámelo arcillo- limoso, franco-arcillo-limoso, o franco-limoso. Si no se siente ni arenoso ni excepcionalmente suave, llámelo simplemente arcilloso, franco- arcilloso, o franco, dependiendo del tamaño de la plasta formada, ver Tabla 10.
Tabla 10. Análisis de método al tacto II Parte
4. Conclusiones
Al finalizar el estudio concluimos que el Smartphone es una nueva herramienta que está al alcance del público y permite realizar estudios de diversa índole, en nuestro caso, estudios geológicos con poco margen de error.
Estainformacióndeloscambiosenel Río Ponuga es de vital importancia, ya que el río atraviesa la carretera que comunica toda la región sur de Veraguas, que es zona de producción. La falta de seguimiento a las variaciones del Río Ponuga, puede afectar las bases o estructura del puente y dejar incomunicada a la población.
Determinar la cantidad de material que el río erosiona y posteriormente deposita cuenca abajo, permite predecir la cantidad de sedimentos y evitar posibles inundaciones que perjudiquen a la población que viven en áreas aledañas.
AGRADECIMIENTOS
Primero que todo, agradecemos a Dios por permitir la realización exitosa de este proyecto. Además, agradecemos al Ing. Lwonel Agudo por la orientación y guía durante este estudio.También agradecemos al personal de MOP y del SINAPROC que nos brindaron información sobre el Río Ponuga.
