APLICACIÓN DE SMARTPHONE EN LA DETERMINACIÓN DE CAMBIOS EN EL CAUCE DEL RÍO LAS GUÍAS
SMARTPHONE APPLICATION TO DETERMINE CHANGES IN THE BED OF THE LAS GUÍAS RIVER
Autores
Madelyne Almanza, Haydee Caballero*, Betzaida Fuentes, Massiel González, Dangelo González,Teobaldo Reyes y Diana Valdés.
Área
Licenciatura en Ingeniería Civil
Centro Regional de Veraguas
Universidad Tecnológica de Panamá
RESUMEN
Este documento es una recopilación de información sobre las aplicaciones con GPS en los Smartphones y a la forma en que se pueden utilizar para conocer los cambios en el cauce de los ríos. Conocer nuestra posición y la dirección en la cual nos desplazamos es primordial para llegar al destino correcto. Desde hace siglos la historia sobre cómo el hombre se orienta se repite, pero las nuevas tecnologías han cambiado radicalmente el mecanismo de orientación. Actualmente, la navegación con un dispositivo GPS o un Smartphone con esta opción, se ha convertido en algo habitual.
PALABRA CLAVE
GPS, GMS, Smartphone, georeferencia, cauce de ríos.
ABSTRACT
This document is a compilation of information regarding the use of the GPS application on smartphones and how they can be used to know the changes in riverbeds. Knowing our position and the direction in which we move is fundamental to reach the correct destination. For centuries the story of how man determine its orientation repeats itself, but new technologies have radically changed the way it is done. To navigate with a GPS or Smartphone device with the GPS option is commonplace.
KEY WORDS
GPS, GMS, Smartphone, georeference, river beds.
1. Introducción
Nuestro grupo denominado Smartphone encuentra interesante el hecho de que el dispositivo que utilizamos para comunicarnos a diario, puede ser muy útil en el campo ingenieril conlaayudadeunagranvariedaddeaplicaciones que están en constante actualización.
Los objetivos de este estudio son los siguientes:
Conocer la diversidad de aplicaciones para Smartphone que se pueden utilizar para el posicionamiento global con GPS.
Aprendersobreelusodelos Smartphones para resolver problemas ingenieriles.
Conocer por medio de esas tecnologías,la manera en la que cambia el cauce de un río.
Comparar softwares de posicionamiento satelital.
Aplicar los procesos de conversión de coordenadas globales oplanas para ver los cambios de afluentes en los ríos en determinado tiempo.
1.1 Aplicación de los Smartphones
Smartphone: es un tipo de teléfono móvil construido sobre una plataforma informática móvil, con una mayor capacidad de almacenar datos y realizar actividades, semejante a la de una minicomputadora, y con una mayor conectividad que un teléfono móvil convencional [1].
Una de las múltiples facetas de este prodigio tecnológico es la de ir “comiéndose”, uno tras otro, todos los dispositivos electrónicos personales: cámara fotográfica, radio-mp3, consola de videojuegos, etc.
1.2 Cambios ribereños
El cauce o lecho fluvial es la parte de un valle por donde discurren las aguas en su curso [2].
Estabilidad del cauce de una corriente es la permanencia en el tiempo de las características geométricas de éste. En condiciones normales todos los tramos de los ríos han alcanzado un cierto grado de equilibrio, esto quiere decir que, si en forma artificial no se modifican uno o varios de los parámetros que intervienen en la condición de estabilidad, el agua y los sedimentos continuarán escurriendo en la forma como lo han hecho [3].
1.3 Sistema de posicionamiento global
Sistema de Posicionamiento Global (GPS): sistema global de navegación por satélite que permite la ubicación de personas u objetos en cualquier parte del mundo con una gran precisión.[4]
Georeferencia: técnica de posicionamiento espacial de una entidad en una localización geográfica única y bien definida en un sistema de coordenadas y “datum” específicos. Además, la georeferencia es un aspecto fundamental en el análisis de datos geoespaciales, pues es la base para la localización correcta de la información en mapas, y por ende, de la adecuada fusión y comparación de datos procedentes de diferentes sensores en diferentes localizaciones espaciales y temporales [5].
2.Materiales y métodos
El Sistema de Posicionamiento Global (GPS) no sólo brinda a los usuarios información rápida y precisa de su ubicación sobre la superficie de la Tierra, sino que además, ayuda a la resolución de diversos problemas si es respaldado con ciertos procesos y metodologías como lo explicaremos en este documento.
2.1 Selección del local
El proceso de selección del lugar de trabajo (río), es la parte más importante porque el proyecto en general depende de esa decisión.

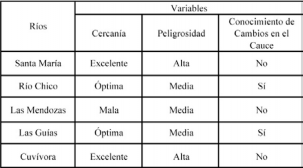

Para determinar cuál es el lugar de trabajo más adecuado, la selección del lugar se fundamentó en tres variables: cercanía, peligrosidad y cambio del cauce, ver la Tabla 1.
Tabla 6. Áreas y volúmenes desplazados.
La selección de las aplicaciones se realizó de manera aleatoria entre 250 aproximadamente, que podemos encontrar en el play store de cada Smartphone.
2.3 Toma de muestras
Después de escoger el lugar y las aplicaciones, el siguiente paso fue la toma de muestras en una longitud de 250 metros aproximadamente. Los puntos fueron determinados a una distancia aproximada de 5 metros, lo que da como resultado una cantidad que alcanza las 50 muestras.
2.4 Transformación de datos
De la misma manera, como existen infinidad de aplicaciones, la información es presentada en diversos formatos. La mejor recomendación es obtener la ubicación a través de coordenadas geográficas, pero sin olvidar las coordenadas UTM, decimales y cartesianas.
Por otra parte, existen distintos elipsoides, por lo que determinamos una configuración estándar con el fin de obtener los resultados de manera similar.
2.5 Comparación con imágenes
Los datos obtenidos por medio de los Smartphones fueron tratados en AutoCAD® y en Microsoft® Office Excel para visualizar gráficamente los puntos obtenidos para su posterior análisis y comparación con otras imágenes, como por ejemplo: las cartográficas y ortofotográficas.
3. Resultados
Luego de analizar cada una de las variables para la selección del río a estudiar, el Río Las Guías cumplió satisfactoriamente con los requisitos establecidos. Este río está localizado en el distrito de Calobre.
Para el estudio del cambio en el cauce se necesitaron tres Smartphones y se seleccionaron las siguientes aplicaciones:
Handy GPS (Smartphone1): Funciona en lugares remotos del interior del país porque que no necesita de conectividad a la red. Además, permite trabajar en coordenadas UTM o lat./lon. para el uso de la información en mapas topográficos. Los waypoints y los registros de pista grabados en el campo pueden ser vistos posteriormente en Google® Earth™, ver Figura 1.

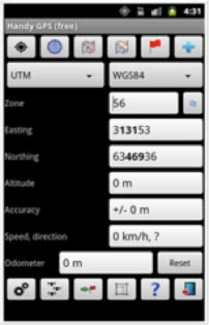

Figura 1. Interface de Handy GPS.
También, la aplicación permite guiar a un punto de ruta con la pantalla “Go-to” usando cojinetes verdaderos o brújula, soporta el “mundial datum WGS84”, muestra las ubicaciones de satélite y las intensidades de señal gráfica.
GPS Esencial(Smartphone 2): Herramienta GPS que permite navegar, gestionarwaypoints,tracks, rutas y construir sus propios tableros de 45 widgets, ver Figura2. Incluye, formatos de posición compatibles con UTM, MGRS, OSGB, Grado-minuto-segundo, Grado-Por-Minuto fracciones, decimales. Incluso, soporta más de 230 puntos de referencia.
La aplicación también muestra los valores de navegación, tales como: altitud, velocidad, declinación, distancia, longitud, puesta y salida del sol, puesta y salida de luna, la orientación del campo magnético de la Tierra y muestra un ángulo de seguimiento arbitrario. También ofrece una brújula de orientación marina.
Figura 2. Interface de GPS Esencial.
El tramo analizado fue aproximadamente de 250 metros de longitud y la toma de muestras se realizó con el siguiente procedimiento:
Establecer la distancia de 5 metros de separación entre estacas utilizando una soga, ver Figura 4.
Colocar un Smartphone en cada una de las estacas para la captura de coordenadas.
Registrar las coordenadas captadas por los Smartphones, ver Figura 5.
Mapa Coordenada(Smartphone 3): Permite recuperar las coordenadas y/o dirección de una ubicación específica en el mapa, de uso intuitivo, proporciona 4 tipos de mapas (Normal, Satélite, Terreno, Híbrido) y 3 tipos de representaciones de coordenadas. La Figura 3 ilustra la interface de Mapa de Coordenadas.
Figura 3. Ícono de Mapa de Coordenada.
Figura 4. Colocación de las estacas con una separación de 5m.
Antes de realizar el procesamiento de las coordenadas, el equipo de trabajo eligió el Sistema de Coordenadas UTM como un sistema estándar de uso sencillo. La conversión de coordenadas se realizó mediante una hoja de cálculo [6] y elipsoide WGS 84, ver Tabla 2.

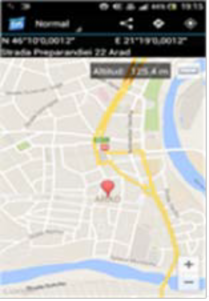

Figura 5. Visualización de coordenadas en Smartphone.
3.1 Datos visualizados en la hoja cálculo

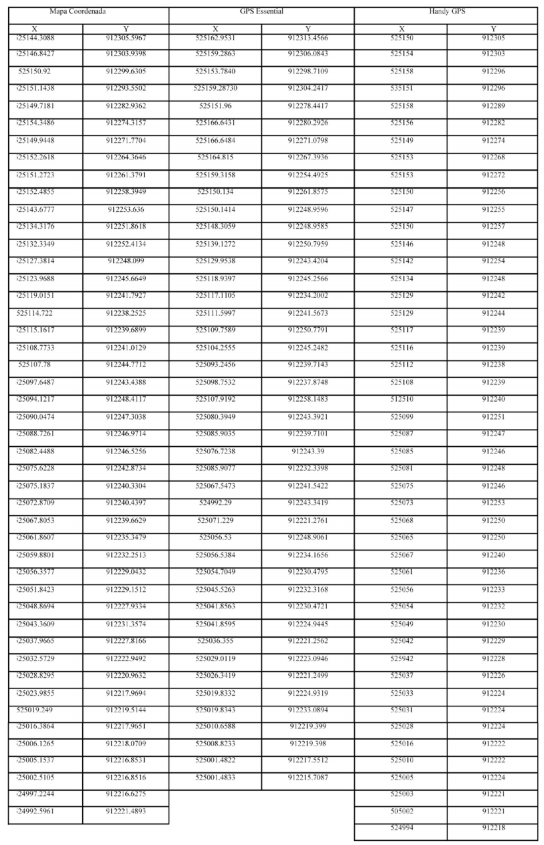

Tabla 2. Datos de la hoja de cálculo

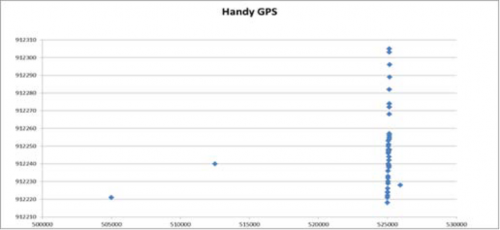

Figura 6. Datos de Handy GPS.
Figura 7. Datos de Mapa Coordedenada.

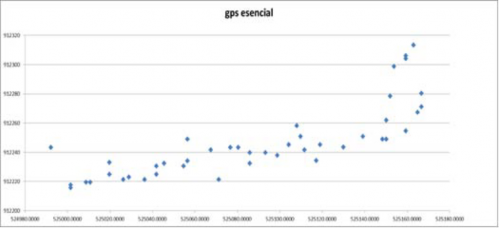

Figura 8. Datos de GPS Esencial.
Podemo observar claramente que las aplicaciones “GPS Esencial” y “Mapa Coordenada” muestran gráficamente el cauce del río, mientras que Handy GPS no reflejó resultados similares, ver Figuras 6, 7 y 8. Esto se debe a que la aplicación representa la información con números enteros y las coordenadas no varían significativamente, por lo que la aplicación toma esos datos como puntos invariables. Por lo tanto, las coordenadas captadas con la aplicación Handy GPS fueron descartadas al momento de promediar de los datos que aparecen en la Figura 9.

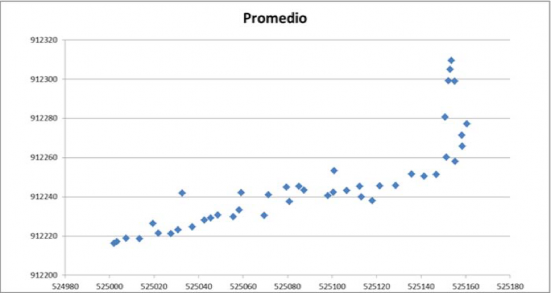

Figura 9. Promedio de datos de Mapa Coordedenada y GPS Esencial.
3.1 Datos visualizados en la hoja cálculo

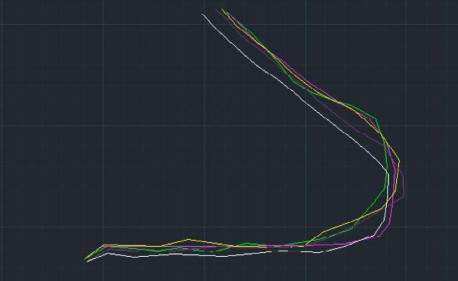

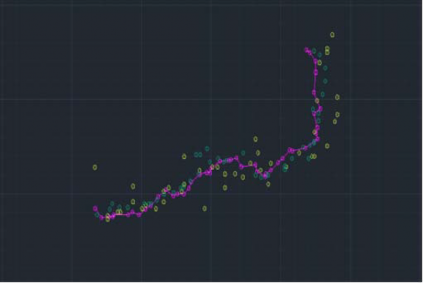

Figura 10. Datos insertados en AutoCAD®.
Figura 11. Visualización aérea del Río Las Guías.
La Figura 10 muestra cómo las tres aplicaciones de los Smartphones reflejan de manera similar el cauce del río, los puntos de color fucsia son los datos de la aplicación Mapa Coordenada, los verdes corresponden a GPS Esencial y los puntos amarillos pertenecen a Handy GPS. No obstante, los datos de Mapa Coordenada fueron identificados como los menos dispersos, y la línea trazada entre cada punto evidencia lo expresado con anterioridad.
3.3 Comparación con imágenes
Los resultados obtenidos en AutoCAD® fueron comparados con imágenes en distintos formatos.
3.3.1 Ortofotografías

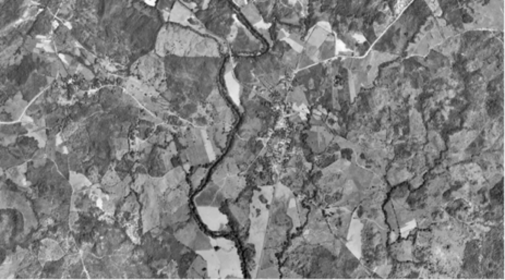

La ortofotografía es una presentación fotográfica de una zona de la superficie terrestre, en la que todos los elementos presentan la misma escala, libre de errores y deformaciones, con la misma validez de un plano cartográfico, ver Figura 11.
La ortofografía puede obtenerse mediante un conjunto de imágenes aéreas tomadas desde un avión o satélite que han sido corregidas para representar una proyección ortogonal sin efectos de perspectiva, y en la que es posible realizar mediciones exactas [7]. Las Figuras 12 y 13 muestran la comparación entre la ortofotografía con las coordenadas de GPS Esencial y Mapa Coordenada.
Figura 12. Superposición de Ortofotografía y datos de la aplicación GPS Esencial.
Figura 13. Superposicion de Ortofotografía y datos de la aplicación Mapa Coordenada.
3.3.2 Cartografías
La cartografía es una representación impresa o digital de la forma de la superficie terrestre donde aparecen los elementos naturales del relieve y las construcciones o intervenciones del hombre (presas, zonas agrícolas, carreteras, caminos, acueductos u oleoductos, etc.), ubicados con exactitud por sus coordenadas geográficas (latitud, longitud y altitud) [8], ver Figura 14.

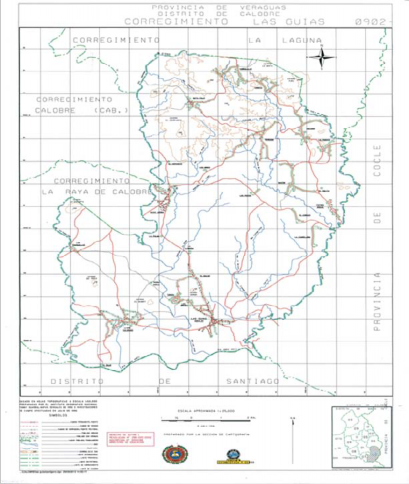

Figura 14. Mapa del Distrito de Calobre.

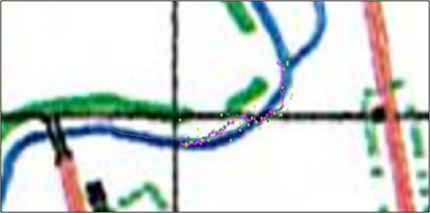

Figura 15. Superposición de imagen cartográfica y resultados obtenidos por medio de las aplicaciones.
La Figura 15 muestra la precisión de los puntos obtenidos con las aplicaciones de los Smartphones sobre las coordenadas de una imagen cartográfica. Los posibles errores pueden darse por errores en la conversión, ya que no se encontraban en el mismo sistema geográfico. La línea continua de color azul representa el lado del río analizado según la imagen cartográfica y los puntos de colores representan las distintas aplicaciones utilizadas.
3.3.3 Imágenes Satelitales en Google® Earth™
Google® Earth™ es una plataforma que te permite visualizar las imágenes con coordenadas reales de cualquier punto de la superficie terrestre, estimar distancias entre puntos, áreas en la superficie y registrar las operaciones realizadas. La Figura 16 es una localización del Rio Las Guías, en Google® Earth™.

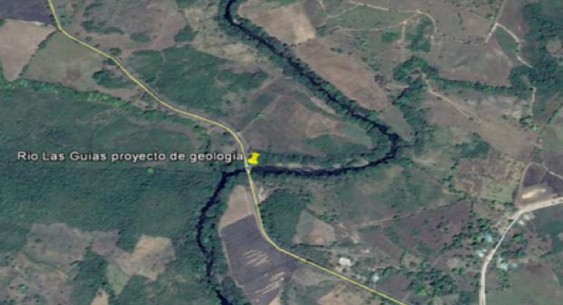

Figura 16. Localización del Río Las Guías, en Google® Earth™ .
Figura 17. Superposicion de imágenes de Google® Earth™, a través de los años.
Figura 18. Superposición de imágenes de Google® Earth con los datos de la Aplicación Mapa Coordenada.
La Figura 17 permite diferenciar los cambios en el cauce del Río Las Guías, a través de los años. La línea de color verde representa el cauce en el año 2014, el cual tomamos de referencia por ser el registro más reciente, la línea de color fucsia representa el cauce en el año 2006, la amarilla el año 2005, la morada en el año 2003 y la línea color blanco en el año 1969.
3.3.4 Cálculo de distancias de cambio del cauce del Río Las Guías.
Con el fin de conocer numéricamente cuánto se desplazó el cauce del Río Las Guías, insertamos los datos de la aplicación Mapa Coordenada junto a la imagen del año 2014 de Google® Earth™ en AutoCAD® para calcular las distancias de cada punto y luego promediar, ver Figura 18.
El resultado del cálculo de las distancias arrojó un desplazamiento promedio de 11.9 metros.
5. Conclusiones
Los Smartphones son utilizados principalmente para navegar en internet y en redes sociales, así como para realizar y recibir llamadas. Sin embargo, los Smartphones tienen numerosos beneficios si son utilizados de manera correcta y con las aplicaciones adecuadas.
Las aplicaciones de GPS para Smartphones no son muy exactas pero son de mucha utilidad para trabajos que no requieren un alto grado de precisión. En otras palabras, la aplicación es de gran utilidad para localizar grandes espacios de tierra. Sin embargo, el trabajo es tedioso para ubicar una casa.
Finalmente, la falta de exactitud en estas aplicaciones tiene como posibles fuentes: una cobertura boscosa que dificulta la recepción de señal o el servicio de datos en el dispositivo y actualizaciones defectuosas.
